در حال حاضر انواع پکیجهای دیواری با وجود عملکرد فوقالعادهای که دارند، به منظور تامین گرمایش محیط پرکاربرد شدهاند. پکیجهای دیواری همچون سایر دستگاههای گرمایشی از قطعات کوچکتری تشکیل شدهاند و قطعه فلو سوئیچ یکی از همین قطعات است. این قطعه که مسئول بهبود عملکرد پکیج و نظارت بر جریان آب به شمار میآید، خروجی مطلوب پکیج را تضمین میکند.
بنابراین با خراب شدن این قطعه ممکن است عملکرد پکیج مختل شود. حال اگر قصد نصب و راه اندازی پکیج دیواری را دارید اما هنوز نمیدانید فلو سوئیچ پکیج چیست و چه عملکردی دارد، با ما همراه باشید.

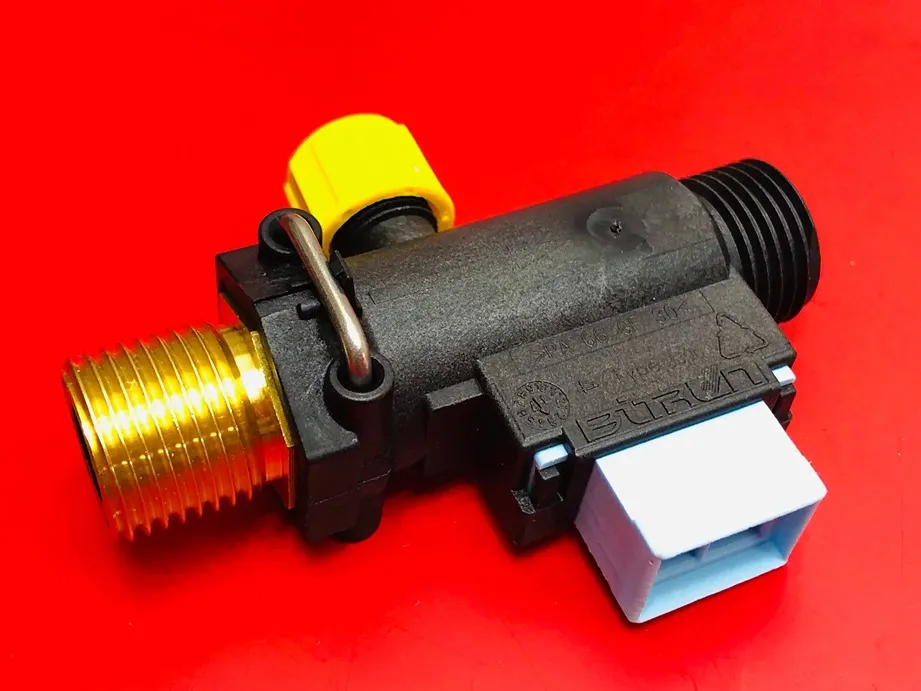

فلو سوئیچ پکیج چیست؟
به طور کلی فلو سوئیچ پکیج (Flow Switch) که با نام سوئیچ جریان نیز معرفی شده است، قطعهای منطبق بر جریانات پکیج میباشد. این قطعه به منظور محافظت از تجهیزات و قطعات، بهبود عملکرد تجهیزات و اندازه گیری مقدار جریان در پکیج کاربرد دارد.
به عبارت دیگر؛ فلو سوئیچ قطعهای ناظر بر جریان مایعات پکیج است که با عملکرد خود از آسیب دیدن پکیج جلوگیری میکند. به همین دلیل تنطیم فلو سوئیچ پکیج و تعویض آن در طول زمان مهم تلقی میشود.
مزایای استفاده از فلو سوئیچ
سوئیچ جریان یا همان فلو سوئیچ مزایای متعددی به همراه دارد. این قطعه در صنایع متعدد برای کنترل جریان آب کاربرد داشته و در پکیج نیز به بهبود عملکرد میپردازد. مزایای مهم استفاده از فلو سوئیچ پکیج و توجه به درست بودن عملکرد این قطعه عبارتند از:
- کنترل، اندازه گیری و نظارت بر جریانهای موجود در پکیج
- محافظت از پمپ و موتور پکیج
- نصب و راهاندازی آسان و کم هزینه
- ایجاد قابلیت اطمینان از عملکرد پکیج و برخورداری از طول عمر بالا
- برخورداری از قیمت کاملاً مقرون به صرفه
- امکان فراهم نمودن بهرهوری در انرژی
- قابلیت عمل کردن صحیح با انواع سیالات
کاربردهای فلوسوئیچ در پکیج
سوییچهای جریان از جمله تجهیزات حفاظتی ایمنی موجود در دستگاههای پکیج هستند که بر جریان مایعات و گاز نظارت میکنند. برخی از کاربردهای مهم این قطعات در موارد زیر بیان شده است.
- فلو سوئیچها علاوه بر اینکه میتوانند جریان در پکیج را کنترل و اندازهگیری کنند، وظیفه حفاظت از پمپها را نیز بر عهده دارند. این قطعات سیگنالهایی برای خاموش کردن یا روشن کردن پمپهای موجود در پکیج ارسال میکنند تا از پمپ محافظت نمایند.
- فلو سوئیچها میتوانند با برد در ارتباط باشند و پیغامهایی را برای خاموش کردن، روشن کردن و قطع و وصل جریانهای موجود در پکیج به برد ارسال نمایند.
- این قطعات برای جلوگیری از آسیب دیدن ساختار پکیج نیز کاربرد زیادی دارند؛ چرا که با قطع و وصل کردن به موقع جریان از بروز آسیب در قطعات مهمی همچون برد جلوگیری میکنند.
بررسی ساختار فلو سوئیچ پکیج
فلو سوئیچ پکیج همانطور که اشاره کردیم؛ یکی از قطعات کوچکی است که در ساختار پکیج قرار میگیرد. این قطعه خود از قطعات جزئیتری همچون بدنه خار فیلتر و صافی برخوردار شده است. هر یک از این قطعات وظیفه خاصی را بر عهده دارند. برای مثال فیلتر یا صافی برای جلوگیری از ورود آلودگیها و مواد زائد به ساختار فلو سوئیچ تعبیه شده است. در ادامه با اجزای فلو سوئیچ پکیج آشنا میشوید.
فیلتر صافی
از جمله مهمترین اجزایی که در فلو سوئیچ پکیج قرار دارد، فیلتر صافی است. فیلتر صافی همچون یک رسوبگیر عمل میکند و از انباشت رسوبات در فلو سوئیچ جلوگیری مینماید. فیلتر همچنین از ورود مواد زائد به داخل پکیج جلوگیری میکند.
خار
قطعه دیگری که در آنالیز ساختار فلو سوئیچ با آن مواجه میشویم، خار است. این قطعه مسئولیت نگهداری واشر و رزوه درون فلو سوئیچ را بر عهده دارد.
رزوه برنجی 1.2
رزرو برنجی در ساختار فلو سوئیچ به منظور اتصال و نگهداری کردن از قطعات مختلف کاربرد دارد. این رزوه مقاومت زیادی در برابر خوردگی و فشار داشته و انتخابی مناسب برای کنترل جریان به شمار میآید.
کنتاکتهای فلو سوئیچ
از دیگر قطعات ساختار فلو سوئیچ پکیج میتوانیم به کنتاکتهای فلو سوئیچ اشاره کنیم. این قطعات در داخل بدنه شناور محصول قرار گرفتهاند و وظیفه اصلی آنها ایجاد اتصال الکتریکی است. با متصل شدن یا قطع شدن اتصال کنتاکتها سیگنالهای ارسال شده به برد قطع و وصل میشوند.
شناور
قطعه شناور نوعی آهنربا دارد تا جریان مغناطیسی موجود در فلوسئیچ را بهتر کند. این قطعه با کنتاکتهای فلوسئیچ در ارتباط است و سیگنال مورد نیاز به منظور باز بودن آب را ایجاد میکند. این قطعات همگی درون بدنه فلو سوئیچ پکیج قرار میگیرند.
مهمترین وظیفه فلو سوئیچ در پکیج دیواری
اشاره کردیم که اصلیترین وظیفه فلو سوئیچ پکیج و رادیاتور نظارت بر جریان آب است. امروزه فلو سوئیچ را با نام سنسور جریان آب پکیج میشناسند. این قطعه به محض اینکه جریان آب باز میشود، به برد اطلاع رسانی میکند و باعث روشن شدن شعله پکیج میگردد.
زمانی که آب در جریان است، پکیج باعث روشن شدن شعله میشود. تا زمانی که آب گرم مورد نیاز مصرف کننده تامین نشود، شیر آب بسته نمیشود. پس از اینکه آب مورد نیاز تامین شد، شیر آب بسته شده و فلو سوئیچ جریان آب را متوقف میسازد. بنابراین عملکرد فلو سوئیچ پکیج بر عملکرد کلی پکیج و روشن یا خاموش شدن شعلههای موجود در پکیج موثر است.
طریقه عملکرد فلو سوئیچ پکیج شوفاژ دیواری
حال که دانستید اصلیترین وظیفه فلو سوئیچ چیست، میخواهیم بدانیم فلو سوئیچ خود چگونه عمل میکند. در حالت کلی طریقه کار فلو سوئیچ در پکیج شوفاژ دیواری به این صورت است که در ابتدا آب از صافی عبور کرده و شناور موجود در ساختار فلو سوئیچ را به حرکت در میآورد. در قسمت بالای شناور آهنربا قرار گرفته است که با حرکت کردن خود میدان مغناطیسی ایجاد میکند.
پس از ایجاد میدان مغناطیسی کنتاکتهای سنسور متصل میشوند و پیام فلو سوئیچ به برد ارسال میگردد. وقتی جریان آب قطع شود، میدان مغناطیسی متوقف شده و در نهایت پیغام فلو سوئیچ به برد متوقف میشود. این عملکرد ویژه در روشن و خاموش بودن شعله پکیج تاثیرگذار است. با این حال طریقه عملکرد فلو سوئیچ پکیج وابسته به نوع پکیج است. نوع پکیج میتواند دو مبدله یا تک مبدله باشد.
طریقه عملکرد فلو سوئیچ پکیج تک مبدل
اگر پکیج تک مبدل را انتخاب کردهاید باید بدانید برای اینکه حین عبور جریان آب فلو سوئیچ به برد پیغام برساند، پمپ قطع میشود. در این مدل از پکیجهای دیواری عملکرد فلو سوئیچ روی پمپ نیز تاثیر میگذارد و هنگام عبور جریان آب پمپ را متوقف میسازد.
طریقه کار فلو سوئیچ پکیج دو مبدل
برخی از پکیجها دو مبدل هستند. فلو سوئیچ در این پکیجها عملکردی متفاوت با نوع قبل دارد. در واقع فلو سوئیچ پکیج در پکیجهای دو مبدل به این صورت عمل میکند که با عبور جریان آب فرمانی برای عملکرد شیر سه راه موتور ارسال میگردد. با ارسال این فرمان مبدل ثانویه باز شده و پکیج به خوبی کار میکند.
به هنگام خرید فلو سوئیچ پکیج باید نوع پکیج که دو مبدله یا تک مبدله است را در نظر داشته باشید. سپس قطعهای متناسب با ساختار نوع پکیج خریداری شده را انتخاب کنید.
معرفی انواع فلو سوئیچ مناسب برای پکیج
در حال حاضر با توجه به گسترش تقاضای خرید فلو سوئیچ انواع مختلفی از این قطعات با کاربردهای گوناگون تولید شدهاند. فلو سوئیچ برندهای مختلف به عنوان مثال: فلو سوئیچ ایران رادیاتور، بوتان، ایساتیس و … توسط مصرف کنددگان خریداری میشوند. انواع فلو سوئیچهایی که میتوانند در پکیج به کار بروند، عبارتند از:
فلو سوئیچ تیغهای
یکی از انواع فلو سوئیچ پکیج فلو سوئیچهای تیغهای هستند. این نوع از قطعات با نام فلو سوئیچ پدالی یا پرهای نیز شناخته میشوند. این قطعات دارای سنسور و فنر هستند که باز و بسته میشود و بر جریان آب در پکیج نظارت میکند.
فلو سوئیچ مغناطیسی
نوع دیگری از فلو سوئیچ نوع مغناطیسی یا پیستونی است. این مدل از قطعات نوعی پیستون و فنر دارند که پس از حرکت آب حرکت میکنند. کار فنر در فلو سوئیچ مغناطیسی بازگرداندن پیستون به حالت ابتدایی است. در این قطعات وقتی پیستون به طور مداوم حرکت کند جریان مغناطیسی ایجاد میشود و سبب پیام رسانی به برد پکیج میشود. علت نامگذاری این قطعه همین عملکرد ویژهای است که حین کار فلو سوئیچ مشاهده خواهد شد.
فلو سوئیچ کلمپی یا التراسونیک
فلو سوئیچ کلمپی نوعی فلو سوئیچ متفاوت است که در خارج از لولههای پکیج رادیاتور نصب میگردد. این قطعه با حسگر الکتریکی که دارد جریان آب را تحت نظارت درآورده و گزارشات لازم را به برد ارسال میکند.
فلو سوئیچ گرمایشی یا ترمال
فلو سوئیچ گرمایشی دو عملکرد ویژه دارد. این قطعات پرکاربرد ضمن اینکه به اندازه گیری جریان آب در پکیج میپردازند، وظیفه کنترل جریان و کاهش، قطع یا افزایش دادن میزان جریان را نیز بر عهده دارند. این قطعات منطبق بر جریانهای همرفتی طراحی شدهاند و با دو سنسور دما کار میکنند.
بدین صورت که یکی از سنسورها دمای فرایند را احساس نموده و سنسور دیگر جریان آب گرم را حس میکند. به هر میزان جریان افزایش یابد، اختلاف دمای این دو سنسور کمتر میشود تا به اندازه مورد نظر برسد.
فلو سوئیچ توربینی
آخرین نوع از قطعاتی که حین تعویض فلو سوئیچ پکیج ممکن است با آن سر و کار داشته باشید، قطعات ناظر بر جریان آب توربینی هستند. این قطعات به علت حساسیت بالای خود گزینه بسیار مناسبی برای نظارت بر جریان آب در پکیجها به شمار میآیند.
اگر برای تجهیز پکیج و رادیاتور میخواهید از فلو سوئیچ استفاده کنید لازم است نوع پکیج را در نظر بگیرید و بهترین نوع از فلو سوئیچ را برای بهبود عملکرد پکیج انتخاب نمایید. اگر اطلاعات کافی در این زمینه ندارید، میتوانید جهت کسب راهنماییهای بیشتر با کارشناسان ما در ارتباط باشید.
طریقه نصب فلو سوئیچ
در مرحله نصب فلو سوئیچ پکیج اقدامات متعددی از قبیل خارج کردن فلو سوئیچ از پکیج، جایگزین کردن فلو سوئیچ خریداری شده و تست محصول انجام میشوند. تعویض فلو سوئیچ پکیج یا نصب آن اگر به درستی انجام نشود، ممکن است خطرات زیادی را برای مصرف کننده ایجاد کند.
به همین دلیل لازم است نصب این قطعات مهم در پکیج را به تکنسینهای مجرب و با تجربه بسپارید. در ادامه مراحل نصب فلو سوئیچ را تشریح نمودهایم:
- در گام اول لازم است برق متصل به دستگاه را قطع کنید. سپس گاز متصل به پکیج را ببندید و از باز نبودن برق و گاز اطمینان حاصل نمایید.
- در این مرحله میبایست شیر ورودی به پکیج که در فلکه ورودی آپارتمان قرار دارد را نیز ببندید.
- حال پیچی که در قسمت بالای بدنه پکیج تعبیه شده است را باز نموده و قاب پکیج را جدا کنید. در این حالت میبایست شیر تخلیه پکیج را باز کرده و آب باقیمانده در دستگاه را تخلیه کنید.
- در مرحله بعد قسمت کنترل پنل دستگاه را به سمت پایین بفشارید. با انجام این کار میتوانید فلو سوئیچ موجود در پکیج را ببینید. دقت داشته باشید که فلو سوئیچ روی سیم مسی قرار گرفته و معمولاً رنگ مشکی دارد.
- در گام بعد باید سیم متصل به برد پکیج را باز کنید و فلو سوئیچ را با استفاده از آچارهای مخصوص از بدنه جدا نمایید. پس از اینکه قطعه از بدنه جدا شود، قطعه جدید جایگزین فلو سوئیچ قبلی میشود.
- در این مرحله لازم است جهت صحیح جریان آب را انتخاب نموده و محل نصب فلو سوئیچ جدید را تعیین کنید.
- در این گام اگر فلو سوئیچ را در دست بگیرید، با دو سیم مواجه میشوید. این سیمها به برد پکیج متصل میشوند. در این مرحله فرقی ندارد که کدام سیم را به قسمت بالا و کدام سیم را به قسمت پایین برد وصل کنید.
- سپس قاب یا بدنه پکیج را در محل تعیین شده قرار داده و دستگاه را روشن کنید.
- حال اگر نشتی آب از جانب فلو سوئیچ مشاهده شد، باید در فرآیند نصب فلو سوئیچ تجدید نظر داشته باشید. در غیر این صورت نصب درست انجام شده است.
آموزش عیب یابی فلو سوئیچ پکیج
اگر دستگاه پکیج دچار ایراد شده است و عملکرد خوبی ندارد، اولین قدم برای رفع مشکل آن تشخیص و عیب یابی قطعات محصول است. گام بعدی تعمیر فلو سوئیچ پکیج توسط کارشناسان و متخصصان تعمیر این قطعه خواهد بود. در این بخش چند روش عیب یابی و تست فلو سوئیچ پکیج و عملکرد صحیح آن را بررسی میکنیم.
توجه به صفحه نمایشگر پکیج
در صورتی که قصد چک کردن صحت عملکرد فلو سوئیچهای موجود در پکیج را دارید، میتوانید با توجه به نشانههایی که روی صفحه نمایشگر پکیج وجود دارند از صحت عملکرد این قطعه مطمئن شوید.
با توجه به اینکه از چه نوع پکیجی استفاده میکنید، ممکن است چراغهایی با رنگ سبز و چشمک زن روی پکیج قرار گرفته باشند. این چراغها عملکرد درست فلو سوئیچ را تایید میکنند.
روشن شدن پکیج ایران رادیاتور با باز کردن جریان آب گرم
زمانی که آب گرم در پکیج جریان پیدا میکند، فلو سوئیچ به عنوان سنسور جریان عمل نموده و پیام نیاز به آب گرم را به سیستم ارسال مینماید. در این حالت پکیج در حالت فعال قرار میگیرد و آب گرم مصرفی را تامین میکند.
به همین علت یکی از روشهای متداول برای عیب یابی فلو سوئیچ پکیج زمانی است که آب گرم باز میشود. اگر فلو سوئیچ آسیب دیده باشد، پس از باز کردن آب پکیج روشن نخواهد شد. دقت داشته باشید حین عیب یابی با کمک این روش پکیج حتما در حالت تابستانه و گرمایش قرار گرفته باشد.
اتصال کوتاه در فلو سوئیچ پکیج ایران رادیاتور
یکی دیگر از روشهای عیب یابی و تعمیر فلو سوئیچ پکیج اتصال کوتاه در قطعه است. بدین صورت که در ابتدا سر سیمهای فلو سوئیچ را کوتاه کنید. حال عملکرد مشعل را بررسی نمایید. اگر مشعل روشن شود، بدین معنا است که فلو سوئیچ آسیب دیده و نیازمند تعمیر است. اتصال کوتاه در فلو سوئیچ پکیج ایران رادیاتور، میتواند به دلایل مختلفی رخ دهد؛ از جمله خرابی خود فلو سوئیچ، سیمکشی نامناسب، یا نفوذ آب به داخل آن. این مشکل میتواند منجر به عملکرد نادرست پکیج، خاموشی ناگهانی، یا حتی آسیب به سایر قطعات شود.
برای رفع آن، ابتدا باید فلو سوئیچ را از لحاظ اتصالات و سالم بودن بررسی نمود. در صورت خرابی فلو سوئیچ، تعویض آن با قطعهی اصلی توصیه میشود. توجه به عایقبندی صحیح سیمها و جلوگیری از تماس مستقیم آنها با آب نیز بسیار حیاتی است. در صورت تداوم مشکل، بهتر است با متخصصین مجرب ایران رادیاتور تماس بگیرید.
روش اطمینان از سالم بودن برد الکتریکی پکیج
از دیگر روشهایی که برای عیب یابی فلو سوئیچ پکیج مورد توجه است، در نظر گرفتن عملکرد قطعات مرتبط با فلو سوئیچ است. برد کنترل دستگاه که یکی از مرتبطترین قطعات به فلو سوئیچ است، میتواند نشانگر خراب شدن فلو سوئیچ باشد. به همین دلیل حین عیب یابی این قطعه باید برد بررسی شود تا سالم بودن آن تضمین گردد.
در صورتی که هیچ یک از روشهای فوق برای عیب یابی و تعمیر قطعه فلو سوئیچ در پکیج کارآمد نبودند، میتوانید از تعمیرکاران متخصص در حوزه تعمیر فلو سوئیچ کمک بگیرید و ایرادات قطعه را رفع کنید.
نکات مهم خرید فلو سوئیچ پکیج
افرادی که قصد خرید فلو سوئیچ اورجینال پکیج را دارند، میبایست با نکات مهمی که در راستای خرید بهتر و آگاهانهتر این قطعه وجود دارند آشنا شوند. این نکات تجربه خرید بهتری را به شما میدهند. از همه مهمتر اینکه به شما کمک میکنند تا قطعهای را خریداری کنید که کاملاً کارآمد است؛ قطعهای که عملکرد پکیج را بهینه میسازد! در ادامه به اختصار چند نکته مهم را برای بهبود فرآیند خرید فلو سوئیچ پکیج ارائه خواهیم نمود.
- در نظر گرفتن نوع اتصالات قطعه
- در نظر گرفتن نوع کانکشن
- تعیین رنج جریان آب پکیج
- تعیین میزان ویسکوزیته یا چگالی سیال
- در نظر گرفتن میزان قیمت قطعه
- در نظر گرفتن گارانتی فلو سوییچ پکیج
در حال حاضر مراکز متعددی برای فروش فلو سوئیچ پکیج فعالیت دارند. متاسفانه تمامی این مراکز فلو سوئیچ اصلی پکیج را به فروش نمیرسانند. بنابراین اهمیت دارد که شما مراکز معتبر فروش فلو سوئیچ را انتخاب نموده و محصول مد نظر خود را از این مراکز خریداری کنید.
قیمت فلو سوئیچ پکیج چقدر است؟
قیمت فلو سوئیچ میتواند تحت تاثیر عوامل مختلف متغیر باشد. امروزه فلو سوئیچهای موجود در بازار بر اساس نوع محصول، میزان کیفیتی که دارند، نوع برند تولید کننده و نوع پکیج قیمت گذاری میشوند. برندهای ایرانی تولید کننده فلو سوئیچ محصولات خود را با قیمتی مناسبتر نسبت به محصولات خارجی در اختیار مصرف کنندگان قرار میدهند.
لازم به ذکر است نوسانات قیمت ارز و مواردی از این قبیل نیز باعث تغییرات قیمت فلو سوئیچ خواهند شد. در صورتی که قصد خرید فلو سوئیچ پکیج را دارید، میبایست به مراکز معتبر مراجعه نموده و قطعاتی باکیفیت را خریداری نمایید.
جمع بندی
در این مطلب به معرفی فلو سوئیچ انواع آن ساختار داخلی وظیفه قطعه، نحوه نصب و نحوه عیبیابی از قطعه پرداختیم. فلو سوئیچ از جمله قطعات مهم پکیج به شمار میآید و وظیفه نظارت بر جریانات موجود در این سیستمهای گرمایش را بر عهده دارد.
فلو سوئیچ با عملکرد ویژه خود مزایای زیادی را برای بهبود عملکرد پکیج ایجاد کرده و در انواع مختلف تولید میشود. برندهای گوناگون خارجی و ایرانی فلو سوئیچهای باکیفیت را تولید نموده و در اختیار مصرف کنندگان قرار میدهند.
اگر قصد خرید این قطعه را دارید، میبایست مراکز معتبر را جهت خرید فلو سوئیچ اورجینال پکیج انتخاب نمایید. همچنین قیمت شرایط پرداخت گارانتی و سایر نکات مهم خرید را در این مرحله مد نظر داشته باشید تا خریدی مطمئن را تجربه کنید.
سوالات متداول
- بهترین نوع از فلو سوئیچ پکیج کدام است؟ در حال حاضر فلو سوئیچهای توربینی به علت حساسیت بالای عملکردی که دارند، به عنوان بهترین فلو سوئیچهای مخصوص پکیج شناخته شدهاند.
- علائم خرابی فلو سوئیچ پکیج کدامند؟ علائمی همچون سرد بودن آبگرم مصرفی حین روشن بودن پکیج خاموش شدن پکیج در حالت تابستانه و عملکرد یکسره پکیج نشانگر خراب بودن فلو سوئیچ هستند.
- چگونه می توان یک فلو سوئیچ را تست کرد؟ در ابتدا فلو سوئیچ را به برق متصل کنید تا جریان موجود در سیستم برقرار گردد. سپس بر جریان نظارت داشته باشید تا متوجه شوید فلو سوئیچ عملکرد مناسبی دارد یا ندارد. این فرایند را چندین بار تکرار نموده تا دقت و درستی عملکرد فلو سوئیچ مشخص گردد.
